网口设备通过钡铼技术网关对接ThingsPanel

访问次数: 45 次
发布时间: 2022-07-27

钡铼技术:专注工业物联网关,可以采集世面上绝大数据标准仪表、PLC、楼宇设备等,其这里选型是其BL110多功能协议物联网关。 ThingsPanel:开源物联网平台,免费、快速部署。


一、概述

工业现场有需要设备支持网口通信,需要通过网口扩展、采集其数据,如PLC、以太网io模块等。应用特别广泛,这里尽量以更简单的方式,让大家了解整个数据采集过程,更详细可以阅读相关说明书。

钡铼技术:专注工业物联网关,可以采集世面上绝大数据标准仪表、PLC、楼宇设备等,其这里选型是其BL110多功能协议物联网关。 ThingsPanel:开源物联网平台,免费、快速部署

二、实现功能

A、采集

数值类型:温度、湿度 开关量类型:停电报警器状态、烟感状态

B、控制

开关类型:水泵开关、风机启停 控制数值类型:变频器频率、大棚卷帘开合度

三、方案概述

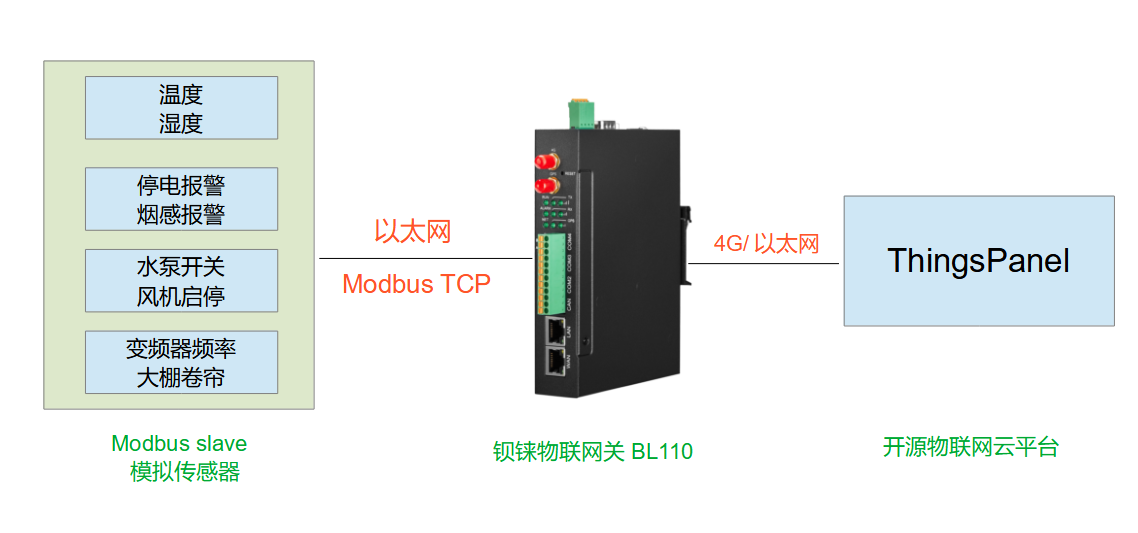

用Modbus slave模拟各种传感器,钡铼工业网关BL110通过Modbus TCP采集、控制各种仪表/设备,并通过4G、以太网方式上网,MQTT协议对接开源物联网云平台ThingsPanel。如下图:

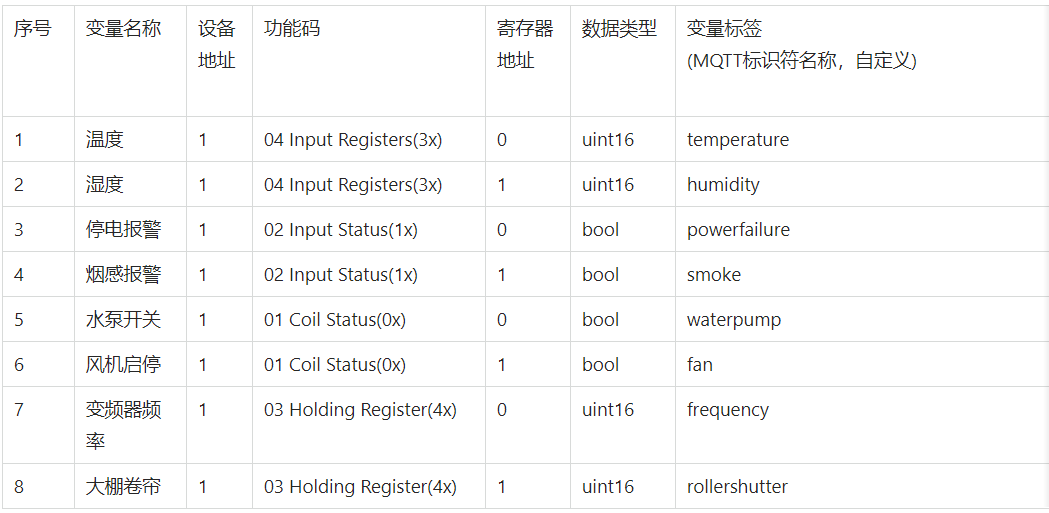

传感器数据点参数

四、设置Modbus slave(模拟传感器)

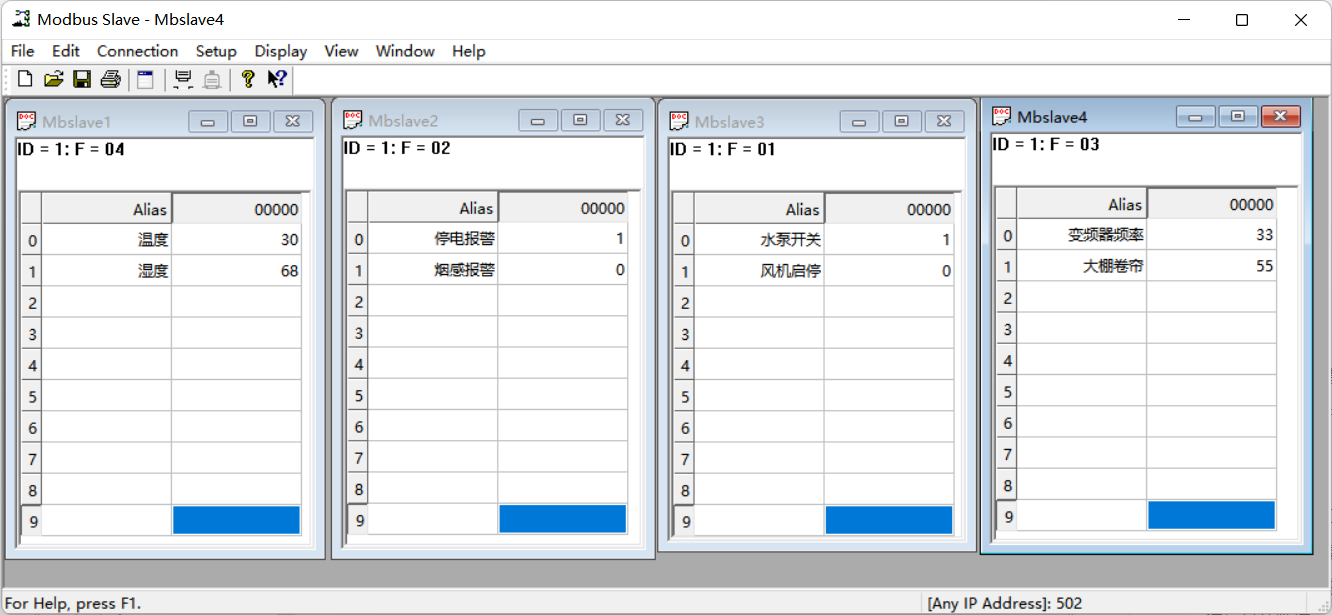

电脑安装Modbus slave,并根据前面“传感器数据点参数”,设置Modbus slave,模拟各种类型传感器。如下图: Connection:选择"Modbus TCP/IP" 端口号:设置"502"

image.png image.png

五、工业网关BL110配置参数

1、接线

①接电源(支持宽电压:9-36v) ②WAN口网线接入局域网(可自动分配ip,其他网络环境参考说明书)


2、登录配置软件

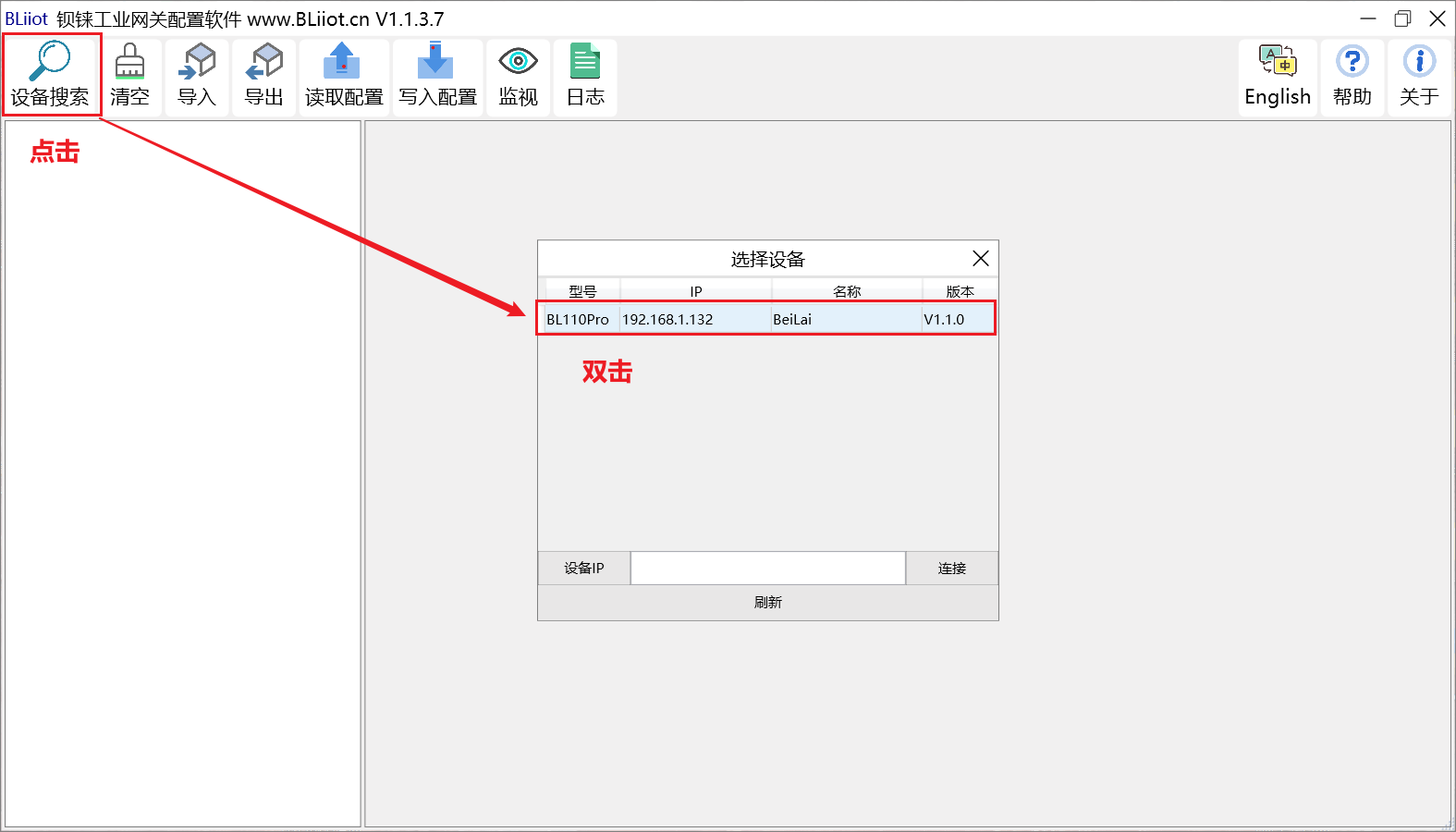

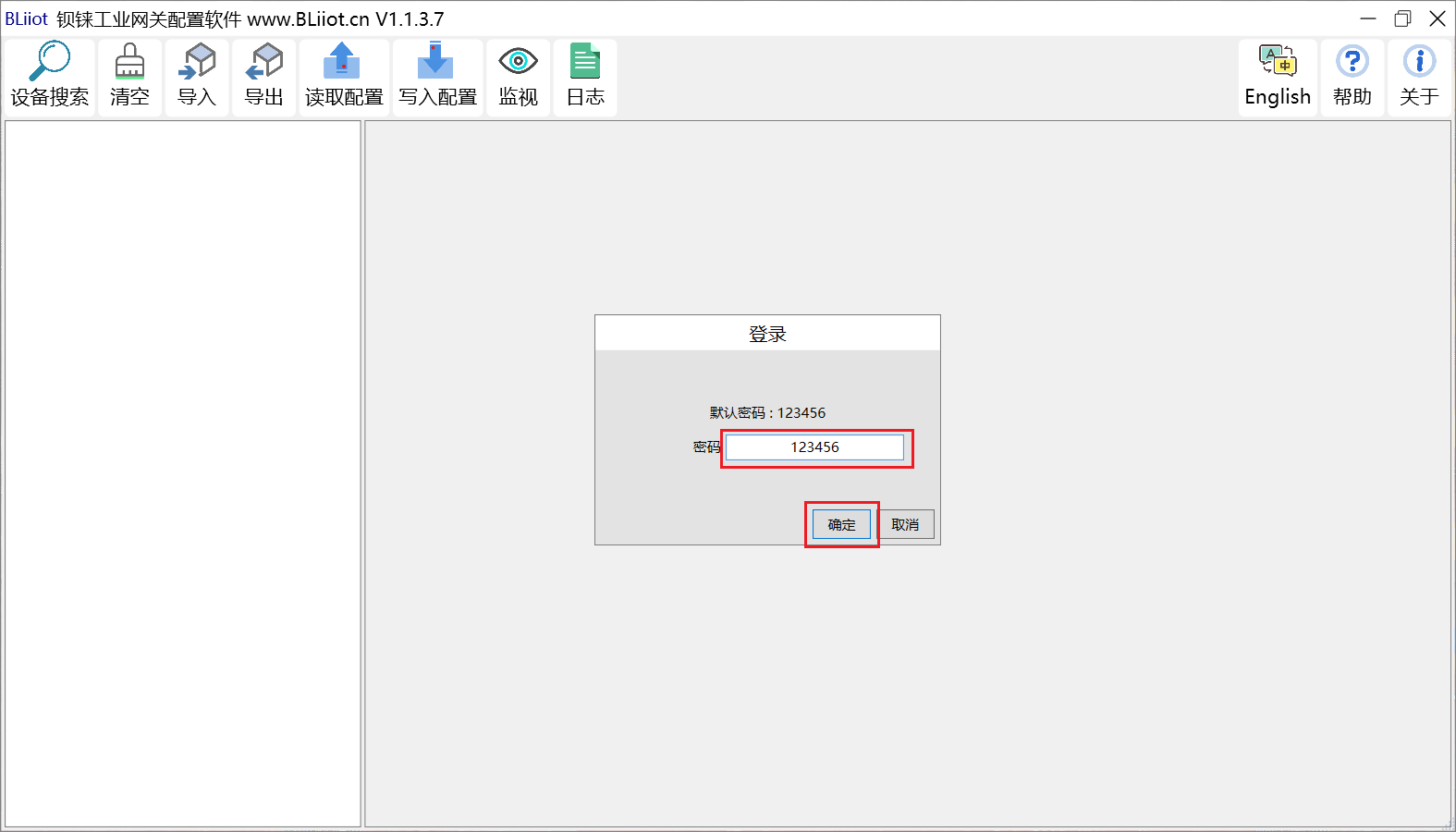

打开配置软件→点击“设备搜索”→双击“IP地址”→输入密码,默认123456 注意:设备开机约30s左右可搜索到ip

 image.png image.png

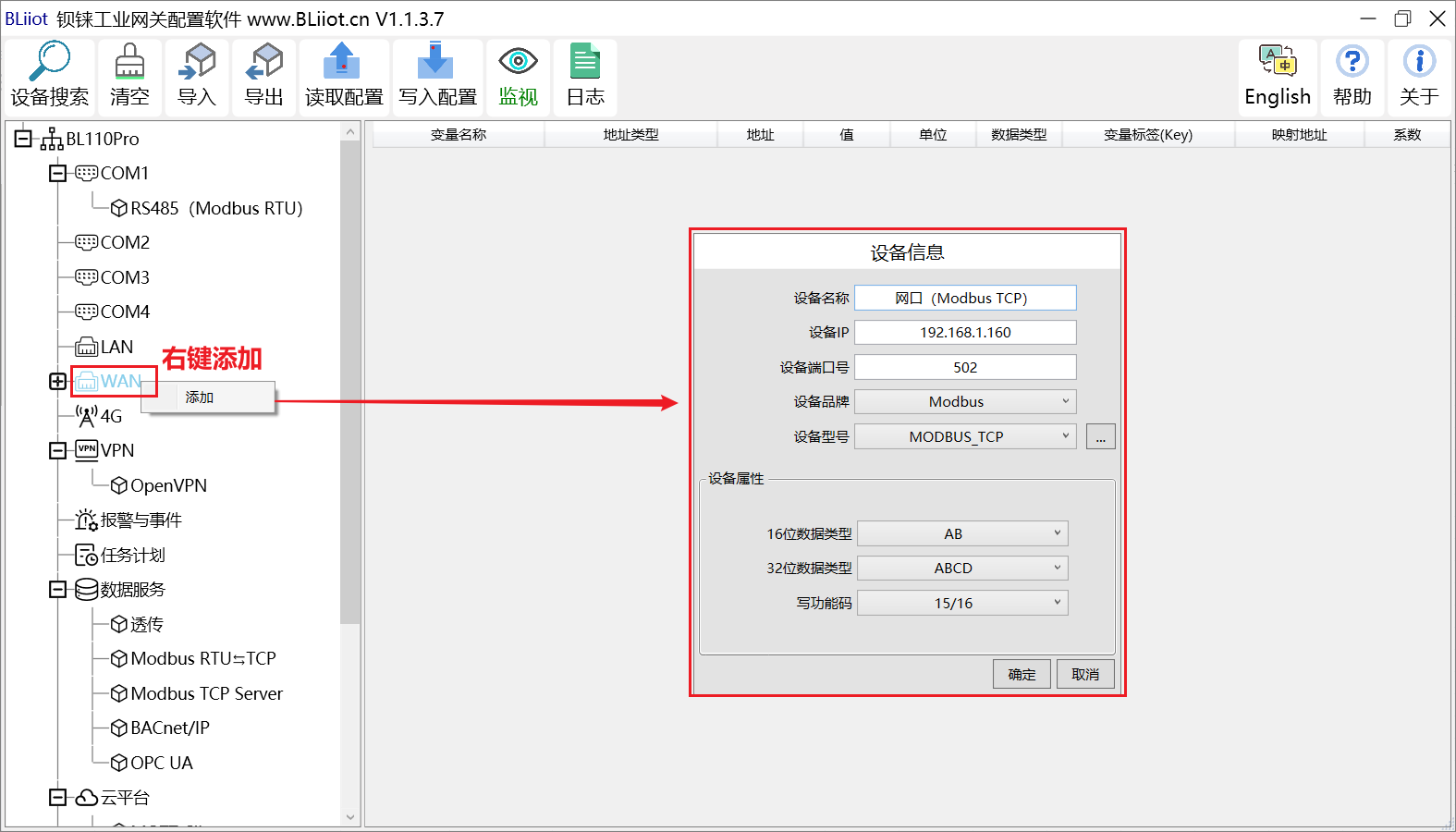

3、设置传感器ip和端口

即Modbus slave安装所在电脑的ip和软件端口


项目内容
设备名称自定义
设备IP如图是:192.168.1.160是我安装Modbus slave所在电脑ip,具体您根据您的实际填写
设备端口号前面"设置Modbus slave(模拟传感器)"部分,端口设置为“502”,这里也设置一致
设备品牌Modbus
设备型号Modbus_TCP
设备属性根据实际情况填写

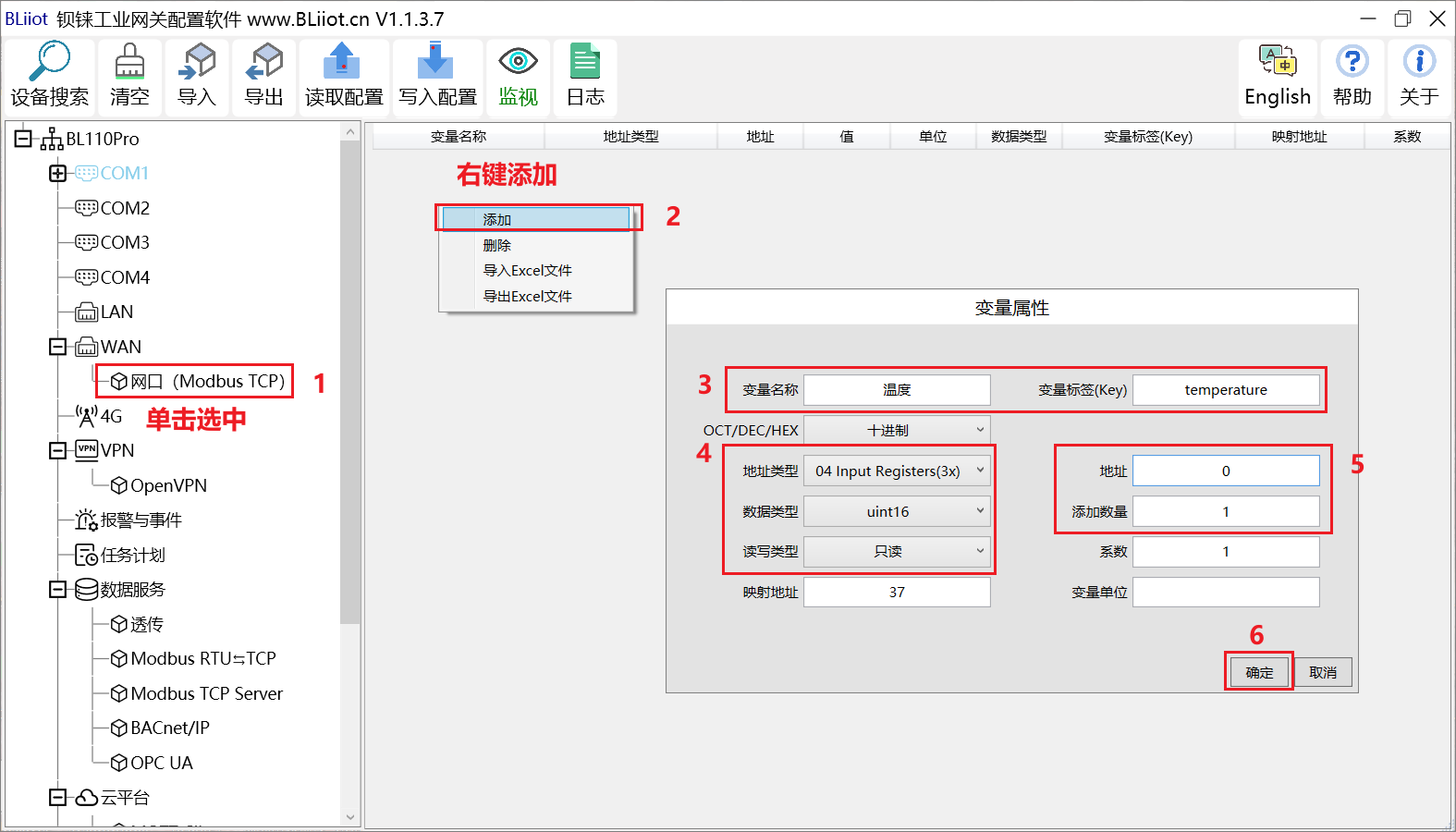

4、添加设备数据点参数

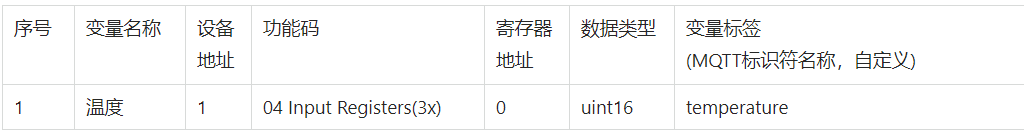

添加“温度”数据点为例:


项目内容
变量名称有自动生成,也可自定义。这里演示设置“温度”
变量标签MQTT标识符名称,有自动生成,也可自定义。这里演示设置“temperature”
地址类型Modbus数据点对应功能码。温度功能码是“04 Input Registers(3x)”
数据类型根据实际选择。温度是“uint16”
读写类型根据实际选择。温度是“只读”
地址即寄存器地址。根据“传感器数据点参数”规定,温度寄存器地址是:0
添加数量这里是1,其他类型根据实际情况选择




添加其他数据,并保存

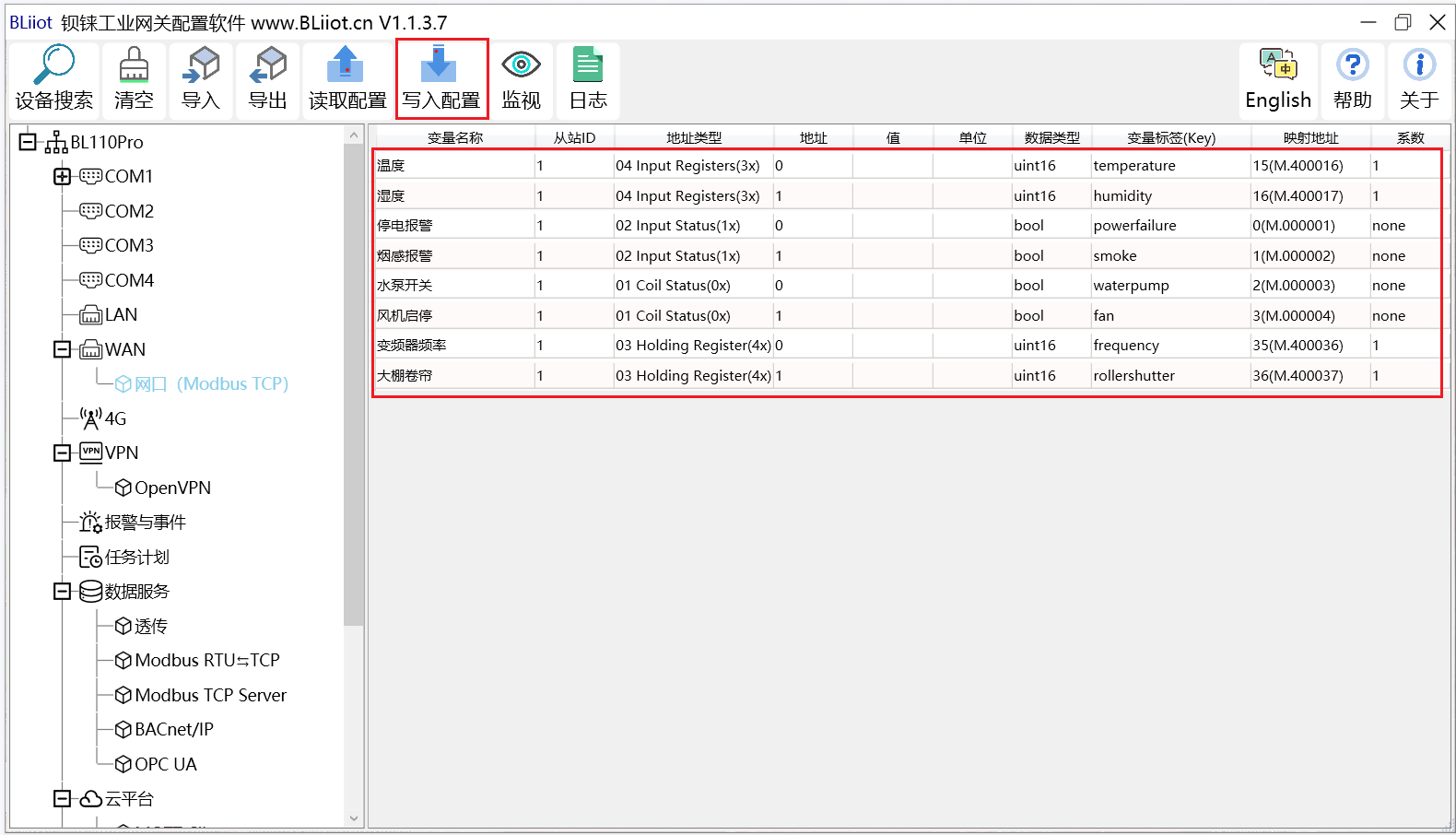

其他数据点以此类推,然后点“写入配置”,然后重新进入

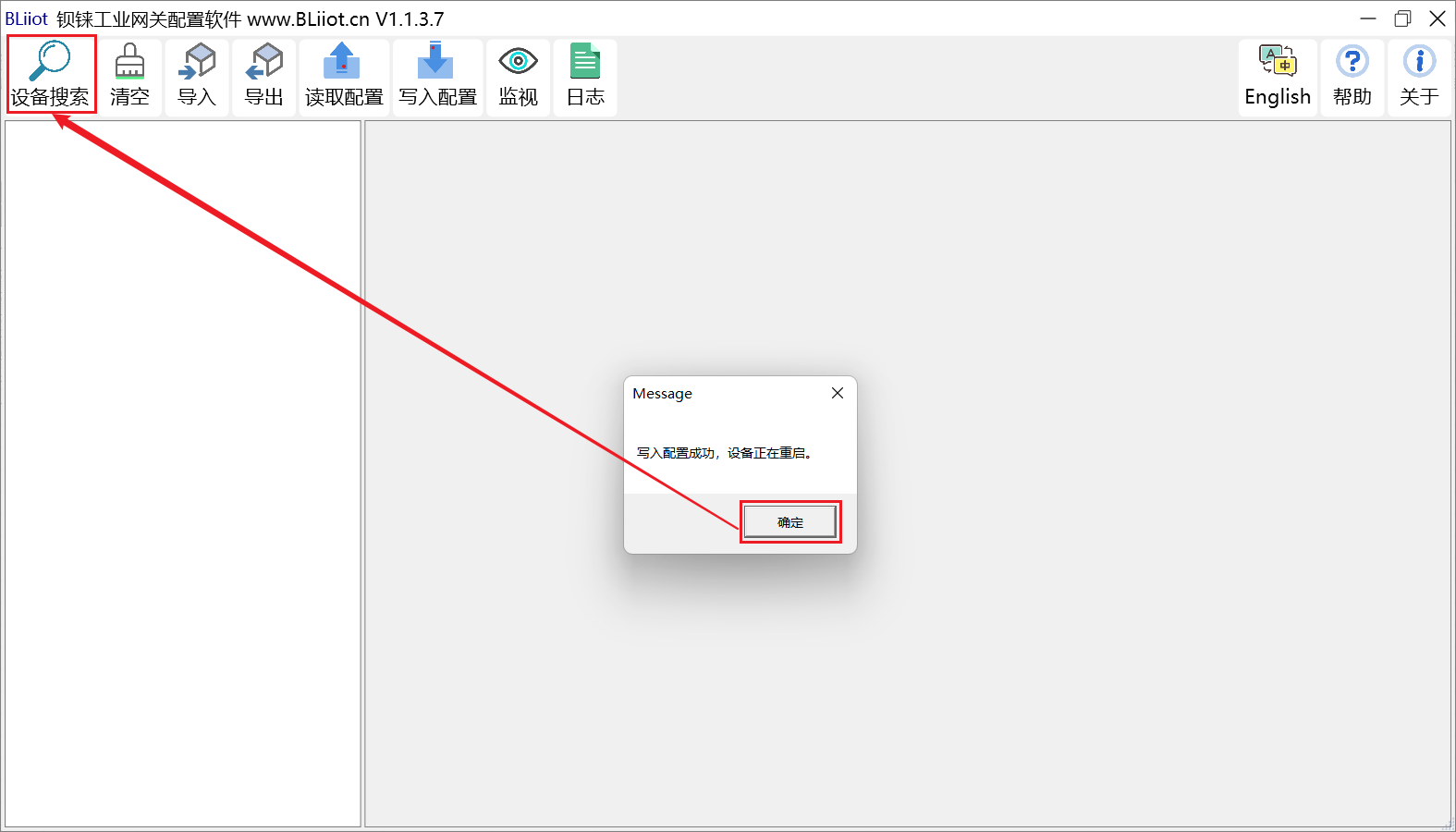

 保存后,设备会自动重启,重新登录配置软件 注意:设备开机约30s左右可搜索到ip


5、查看网关和传感器通信

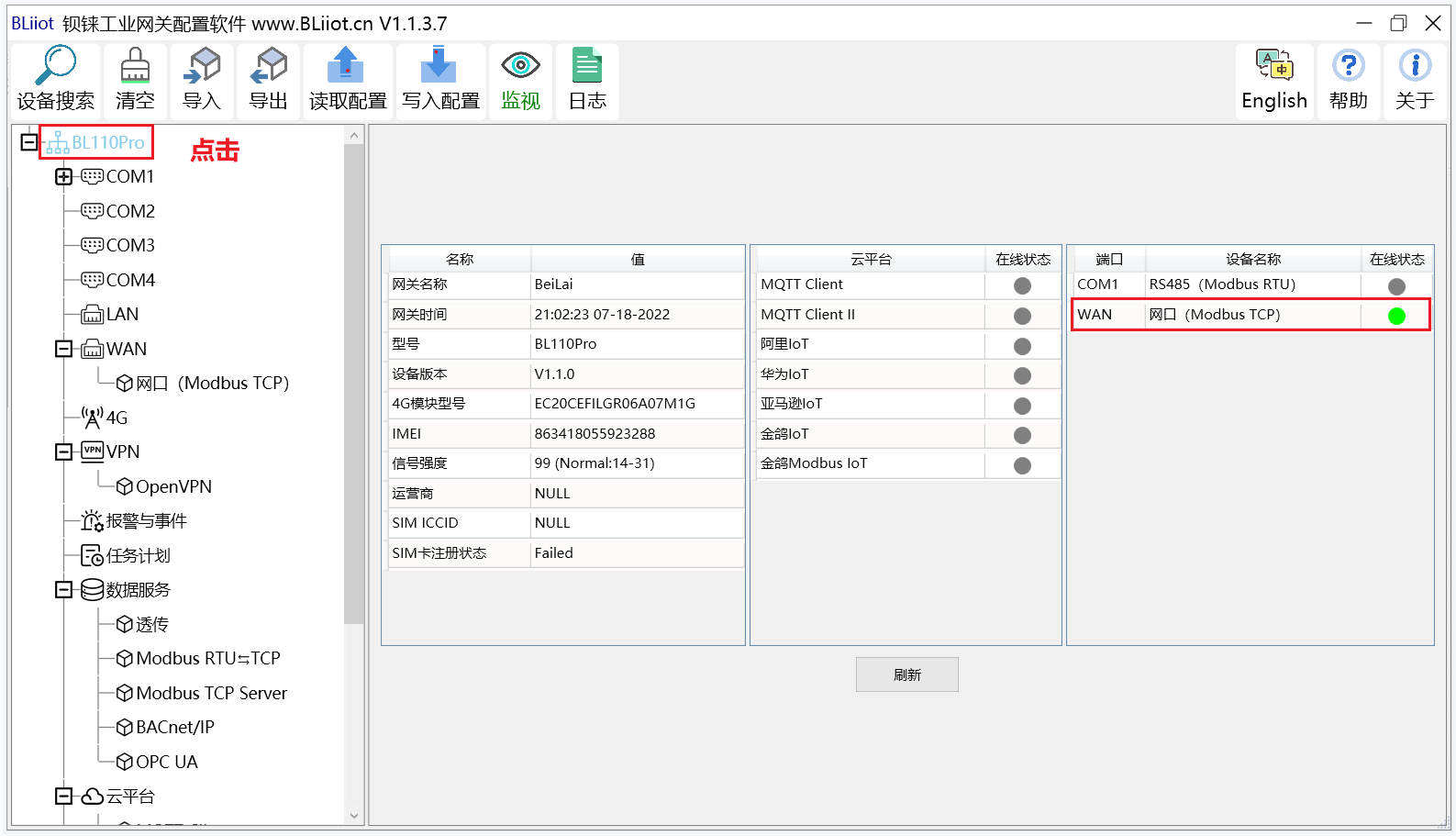

点击型号,查看基本信息。如下图查看右侧“WAN”,钡铼网关是和Modbus slave(模拟传感器)通信上,“绿色”代表通讯上。

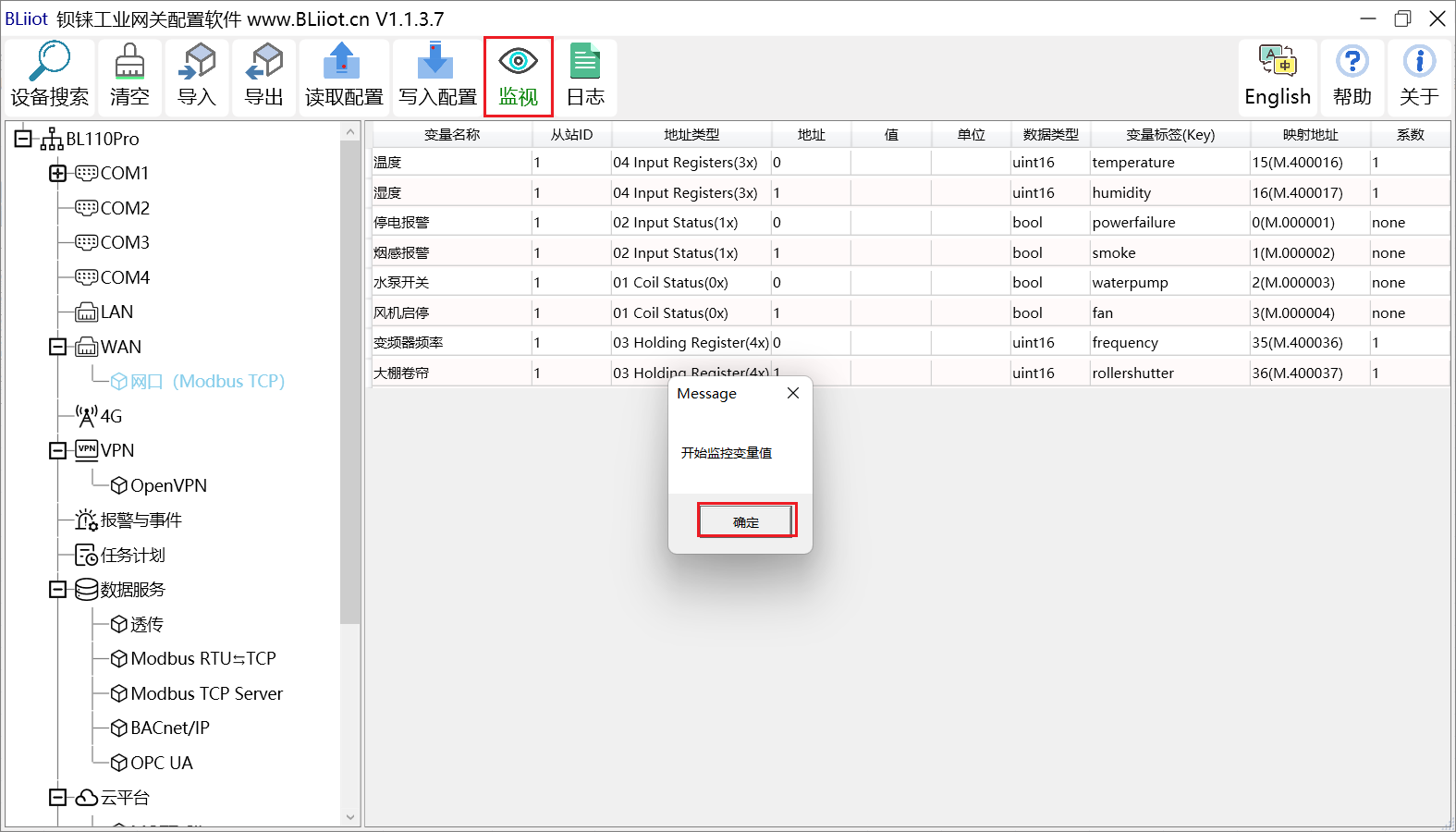

6、工业网关查看传感器数据

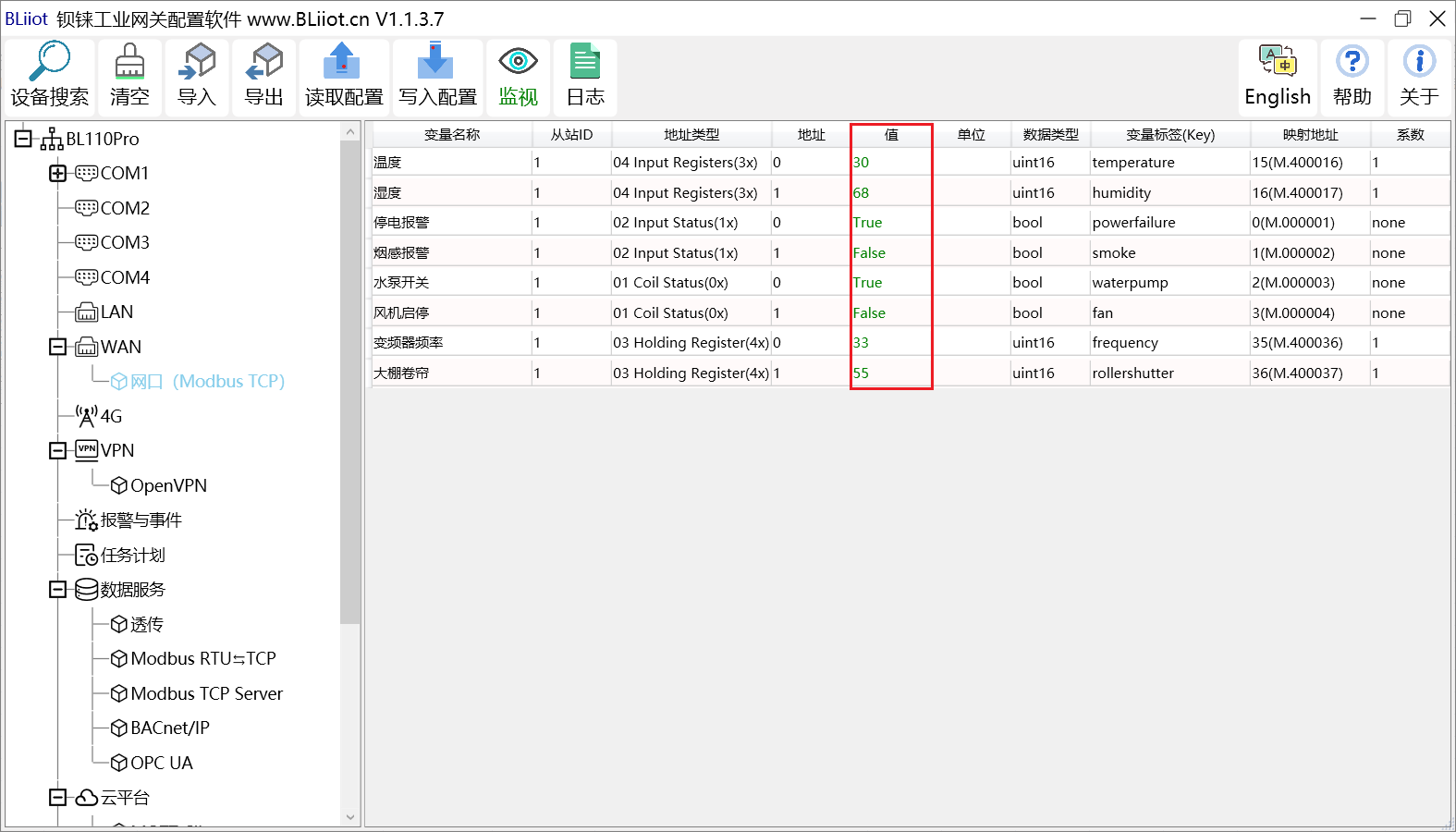

点击“监视”,即可查看到,工业网关BL110采集到传感器当前数值。如下图,已经采集到了。跟Modbus slave的一致。 如果没有采集到数据,请检查一下相关参数是否设置有误和当前网络环境是否正常。

image.png image.png image.png

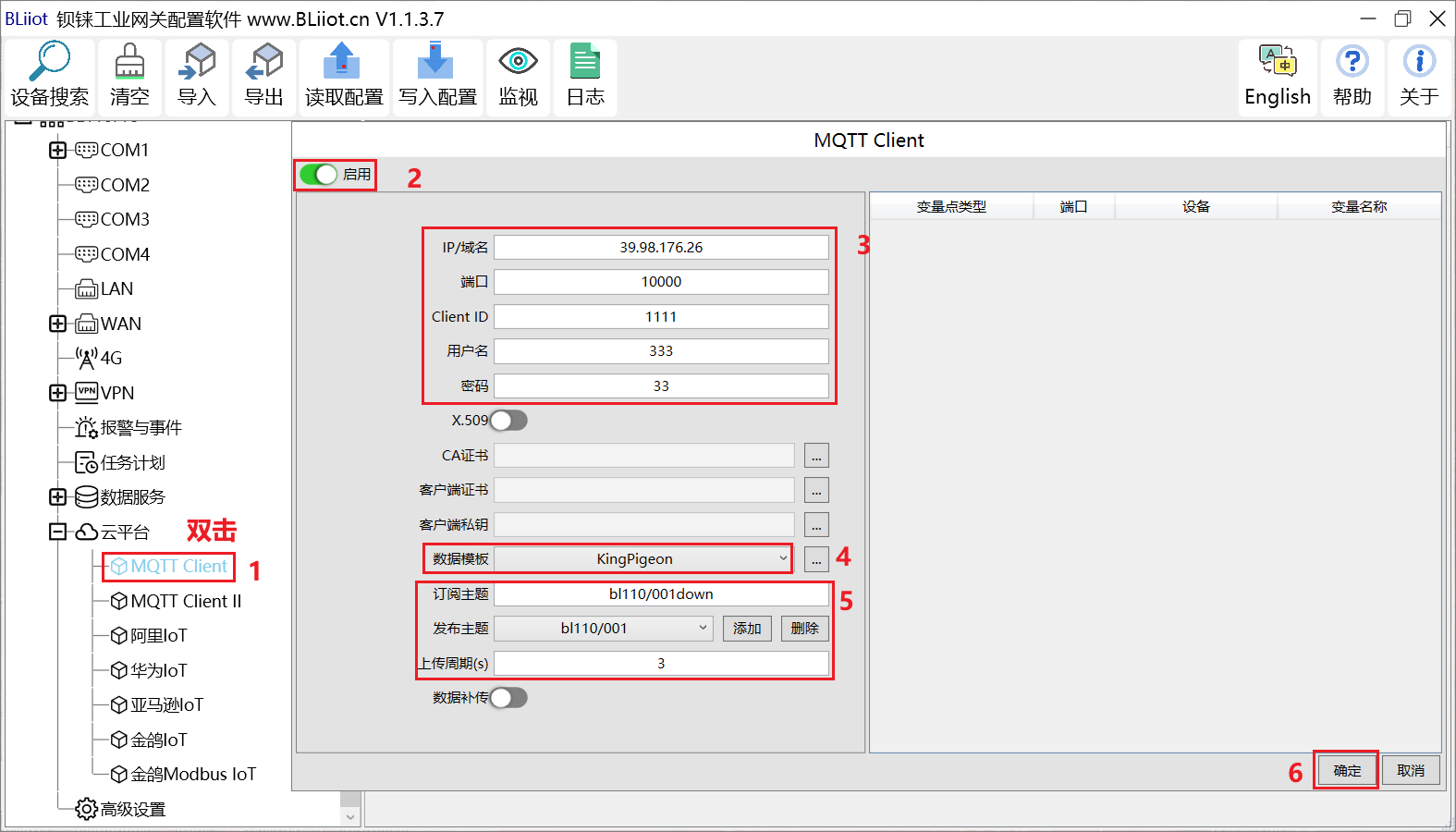

7、对接开源物联网云平台ThingsPanel

对接ThingsPanel平台是通过MQTT协议,设置如下:

项目内容
IP/域名根据实际填写。这里演示填:39.98.176.26
端口根据实际填写。这里演示填:10000
Client ID根据实际填写。
用户名根据实际填写。
密码根据实际填写。
数据模板选择”KingPigeon“
订阅主题①“云平台ThingsPanel”控制传感器(开关类型:水泵开关、风机启停;数值类型:变频器频率、大棚卷帘开合度);
②那么物联网关BL110则填写订阅主题为:“bl110/001down”,用于接收“云平台ThingsPanel”控制指令。类似你关注某明星微博,他发布消息,就会给您推送。
发布主题①“云平台ThingsPanel”需要接收钡铼工业网关BL110采集到传感器的数据,设置订阅主题“bl110/001”;
②那么工业网关BL110则填写发布主题为:“bl110/001”
上传周期根据实际填写。最快1s。

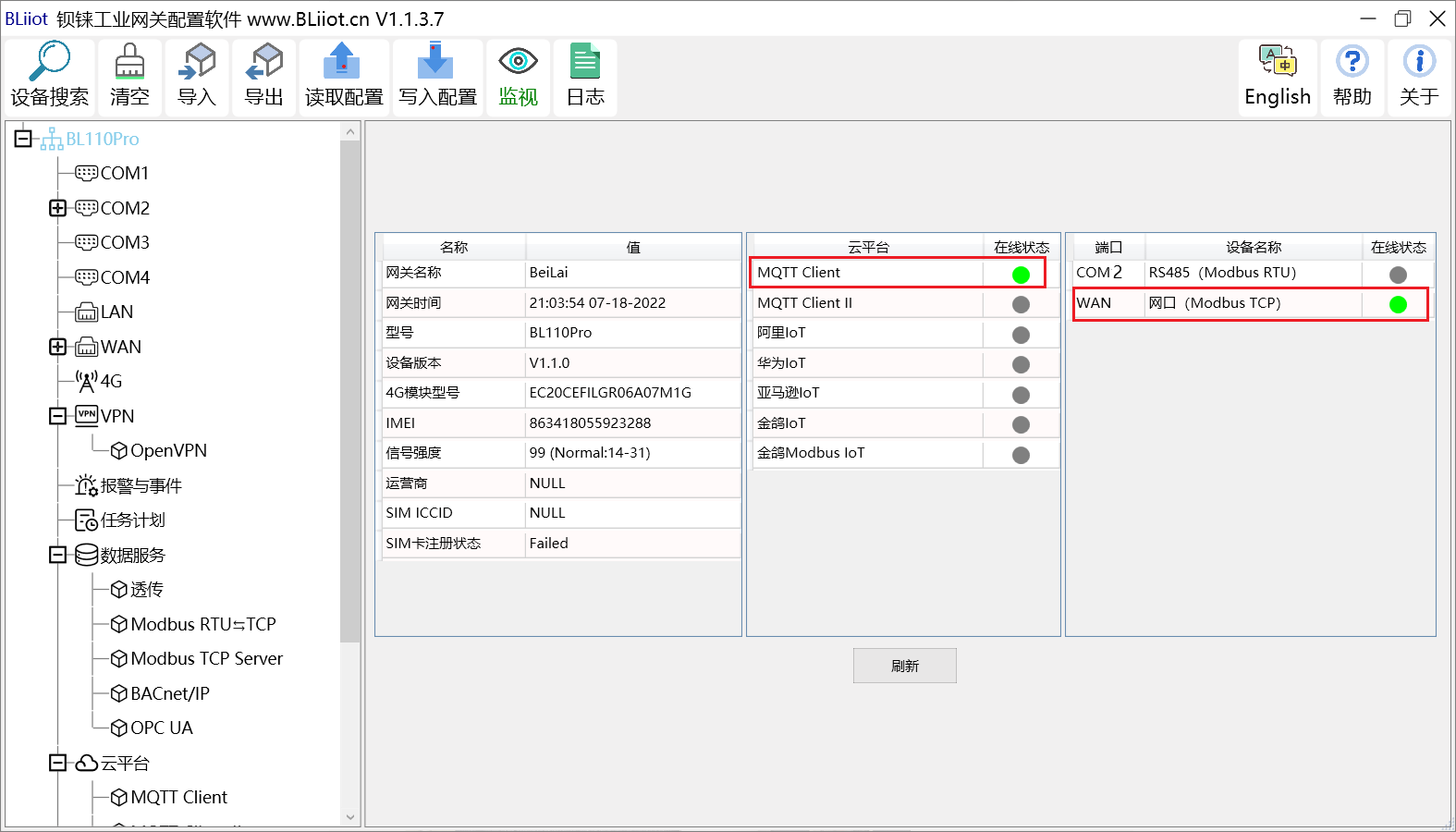

前面“写入配置”后,点击型号,可以看到“MQTT Client”和“COM2”在线状态都变成了绿色,即BL110网关对接云平台和传感器都是通信上了。


8、BL110智能网关订阅、发布信息格式---KingPigeon模板

发布

{
  "sensorDatas": [
    {
      "flag": "GPS",
      "lat": "0.000000",
      "lng": "0.000000"
    },
    {
      "flag": "signal_strength",
      "value": 0
    },
    {
      "flag": "temperature",
      "value": 30
    },
    {
      "flag": "humidity",
      "value": 68
    },
    {
      "flag": "powerfailure",
      "switcher": 1
    },
    {
      "flag": "smoke",
      "switcher": 0
    },
    {
      "flag": "waterpump",
      "switcher": 1
    },
    {
      "flag": "fan",
      "switcher": 0
    },
    {
      "flag": "frequency",
      "value": 33
    },
    {
      "flag": "rollershutter",
      "value": 55
    }
  ],
  "gateway_indentify": "BeiLai",
  "time": "1658216760",
  "addTime": "2022-07-19 07:46:00",
  "seq": "0.4405.0.0"}

订阅

**A、开关类型。用“switcher”,值:**1表示开,true;0表示关。false。

{
  "sensorDatas": [
    {
      "switcher": 0,
      "flag": "waterpump"
    }
  ],
  "down": "down"}

**B、数值类型。用“value”,** 注意:这个“998”数值,需要加双引号

{
  "sensorDatas": [
    {
      "value": "998",
      "flag": "frequency"
    }
  ],
  "down": "down"}

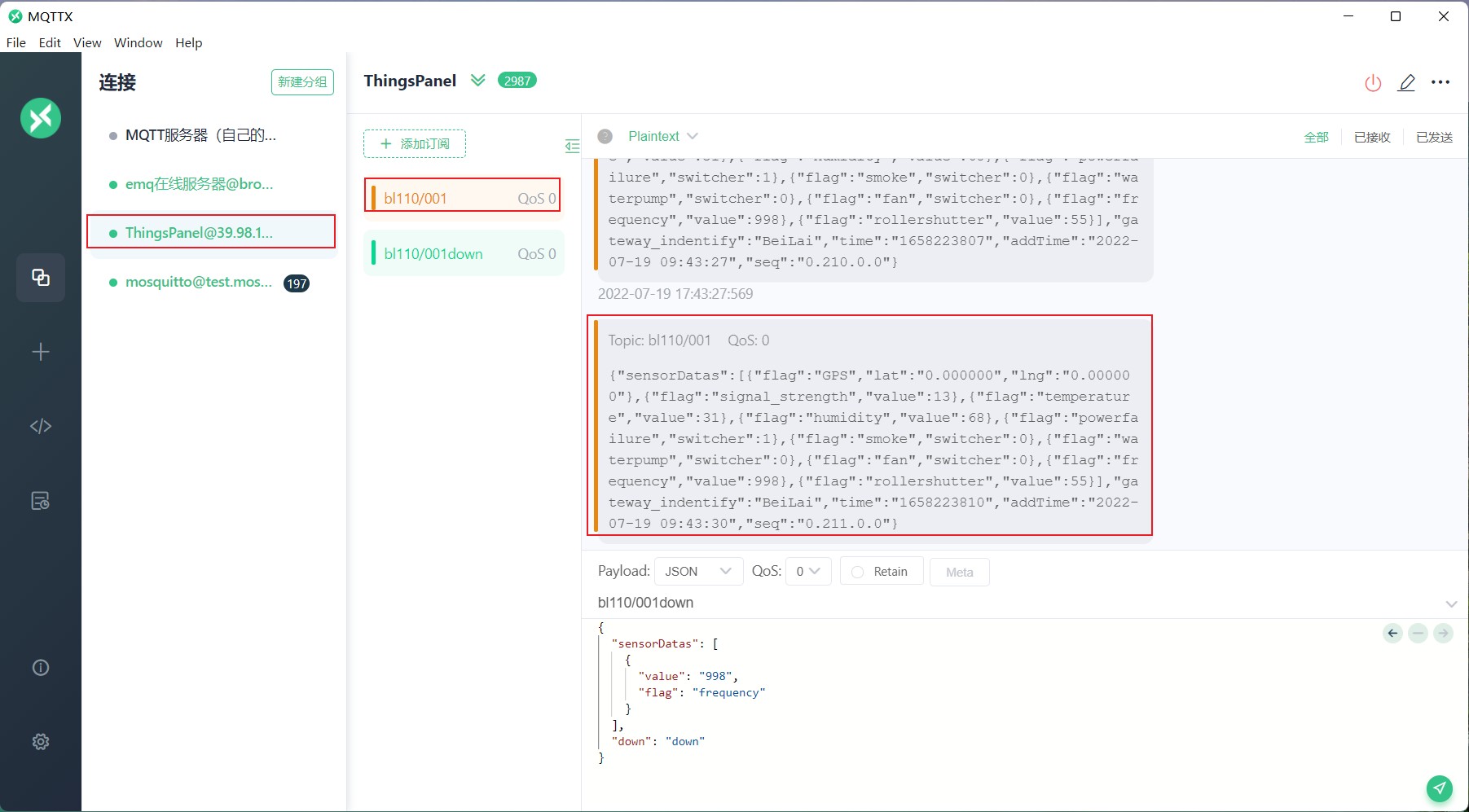

六、用EMQX的客户端订阅、发布消息

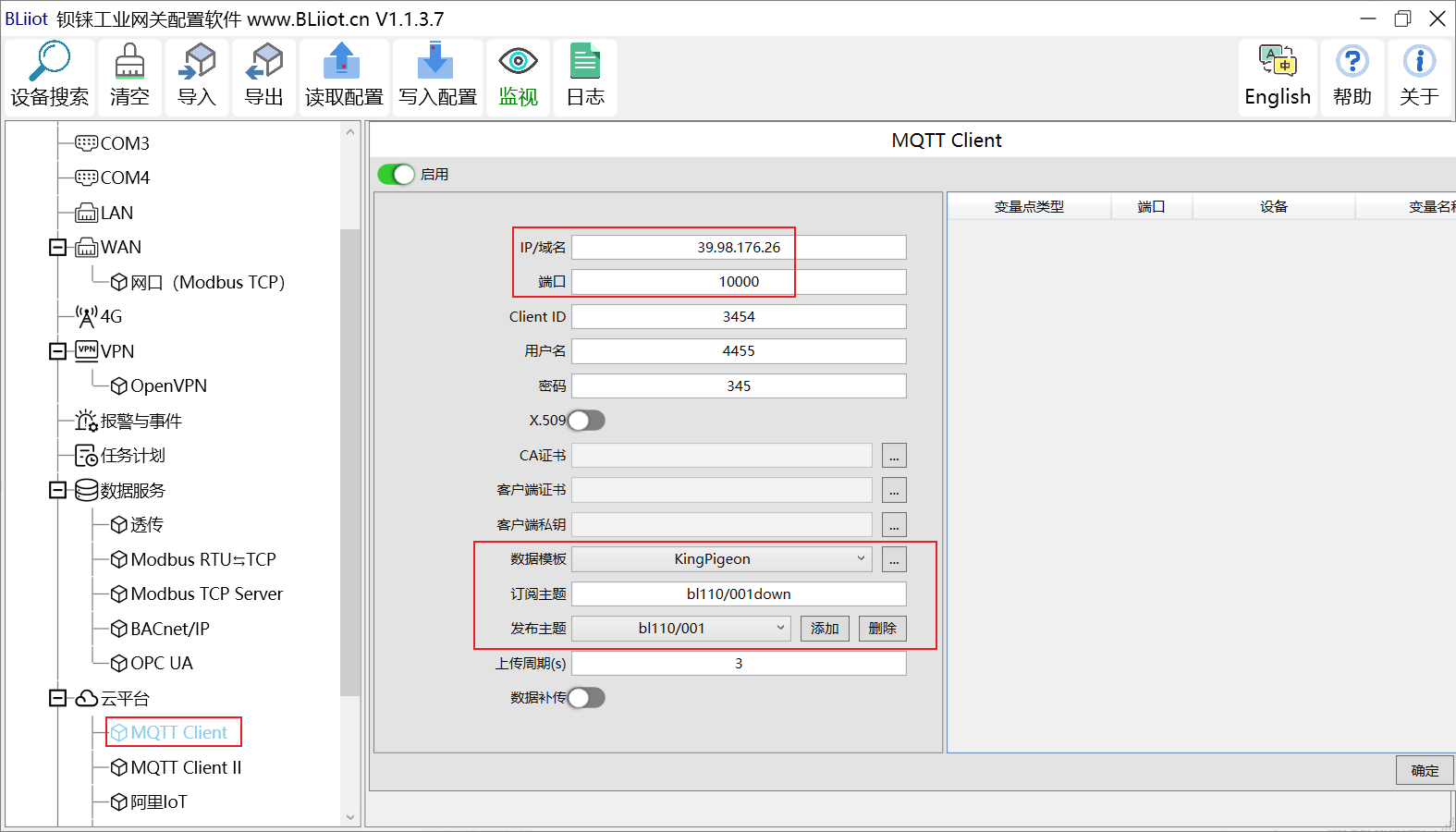

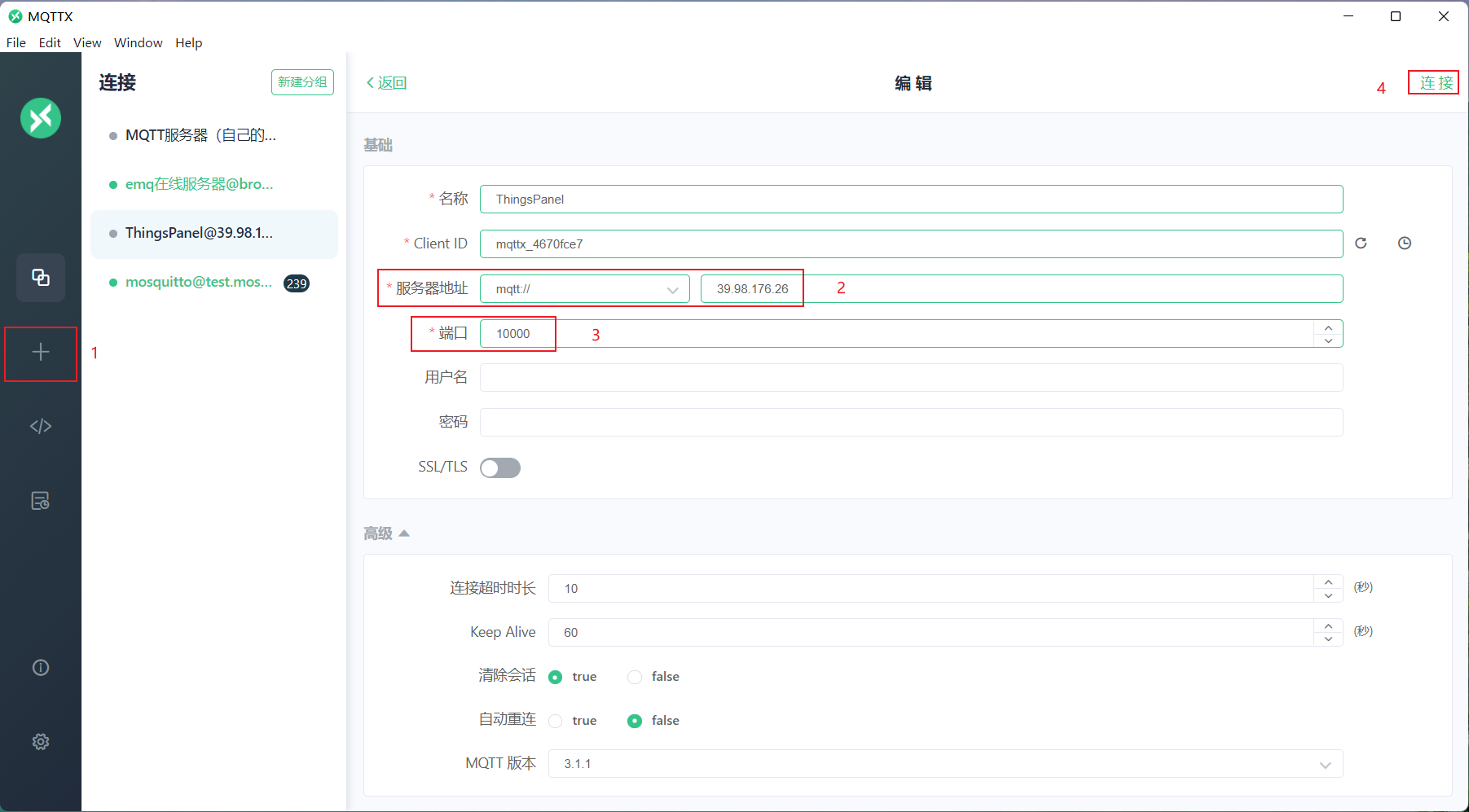

1、设置对接开源云平台ThingsPanel的MQTT参数

前面已经设置:工业智能网关BL110设置对接的开源云平台ThingsPanel(ip、端口、订阅主题、发布主题)


则EMQX的客户端也设置如下: image.png

2、订阅主题:

订阅物联网关BL110采集到传感器的数据

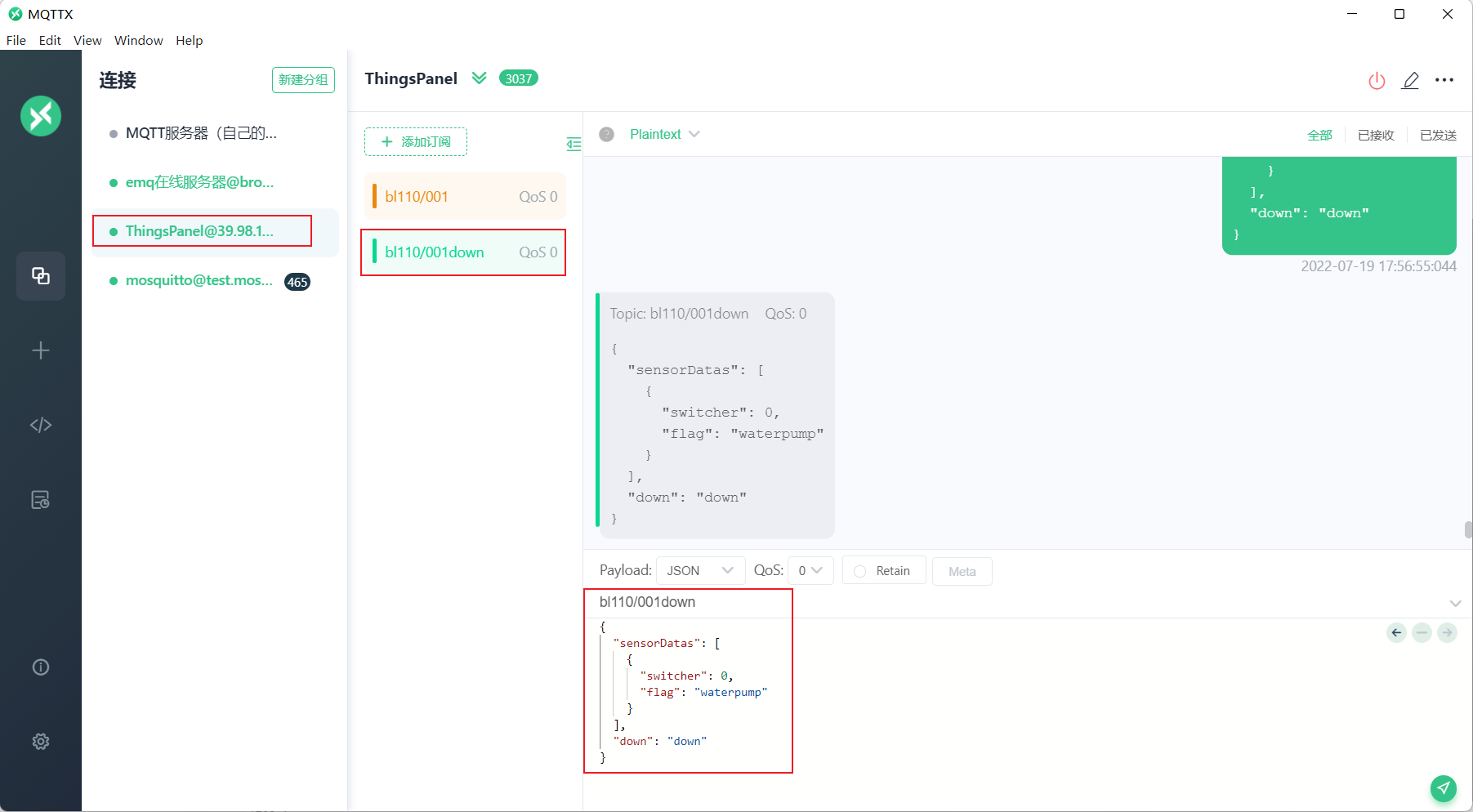

3、发布主题:

控制水泵开 image.png
